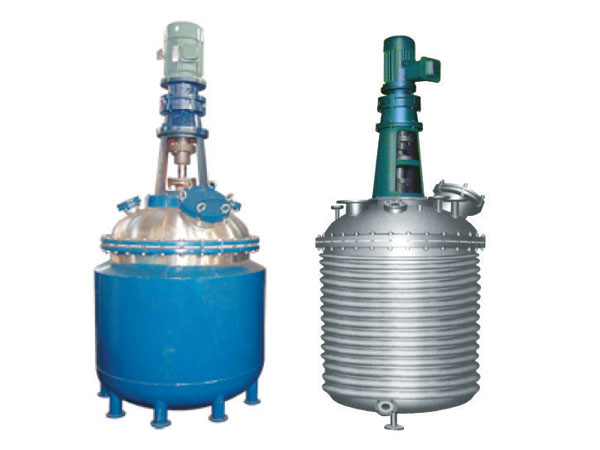

不銹鋼反應鍋由鍋蓋、筒身、夾套、攪拌器、軸封傳動裝置及支承等組成，與鍋內物料接觸處的鍋體和零部件均采用OCrl8Ni9或1Crl8Ni9Ti不銹鋼耐酸鋼板制成。
由于用戶因生產工藝、操作條件不盡相同，夾套加熱型式分為電熱棒加熱、蒸汽加熱、導熱油循環加熱，軸封裝置分為填料密封和機械密封，攪拌型式有錨式、漿式、鍋輪式、推進式或框式。開孔數量、規格或其他要求可根據用戶要求設計、制作。
外盤管式加熱不銹鋼反應釜主要技術參數
規格
|
實際容量（L）
|
筒體直徑
|
外盤管傳熱面積（m2）
|
內盤管傳熱面積（m2）
|
電動機動率
|
500L
|
550
|
900
|
2.438
|
2
|
2.2
|
1000L
|
1100
|
1200
|
2.867
|
2.6
|
4
|
1500L
|
1650
|
1200
|
3.537
|
3.1
|
4
|
2000L
|
2200
|
1300
|
4.165
|
3.8
|
5.5
|
3000L
|
3300
|
1500
|
5.569
|
5.4
|
7.5
|
6000L
|
6600
|
1800
|
10.323
|
8.7
|
15
|
10000L
|
11000
|
2200
|
50.345
|
10.9
|
18.5
|
20000L
|
22000
|
2400
|
101.679
|
13.8
|
22
|
電加熱反應釜品種規格、主要技術參數表
型號
|
公稱容量（L）
|
實際容量（L）
|
電熱功率
|
夾套容量（L）
|
內鍋尺寸
|
夾套尺寸
|
外徑尺寸
|
支座銅孔中心距
|
減速機型號
|
電機功率（n/kw）
|
攪拌速度（r.p.m）
|
重量
|
DFG100
|
100
|
127
|
6×2
|
127
|
φ500
|
φ700
|
φ1004×2120
|
φ894
|
BLB11-17
|
1450/1.1
|
80
|
340
|
DFG200
|
200
|
247
|
6×2
|
200
|
φ600
|
φ800
|
φ1104×2310
|
φ960
|
BLB11-17
|
1450/1.5
|
80
|
520
|
DFG300
|
300
|
327
|
6×3
|
218
|
φ700
|
φ900
|
φ1208×2495
|
φ1098
|
BLB12-17
|
1450/2.2
|
80
|
700
|
DFG500
|
500
|
509
|
9×3
|
269
|
φ900
|
φ1100
|
φ1468×2695
|
φ1328
|
BLB12-17
|
1450/2.2
|
80
|
930
|
DFG1000
|
1000
|
1017
|
9×4
|
400
|
φ1200
|
φ1400
|
φ1896×3110
|
φ3696
|
BLB13-17
|
1450/3或1450/4
|
80
|
1610
|
DFG1500
|
1500
|
1703
|
9×4
|
500
|
φ1400
|
φ1600
|
φ2050×3700
|
φ1850
|
BLB13-17
|
1450/4
|
80
|
1920
|
DFG2000
|
2000
|
2244
|
12×4
|
600
|
φ1500
|
φ1700
|
φ2150×3975
|
φ1980
|
BLB13-17
|
1450/5.5
|
80
|
2295
|
DFG3000
|
3000
|
3055
|
15×4
|
800
|
φ1600
|
φ1800
|
φ2250×4250
|
φ2050
|
BLB13-17
|
1450/7.5
|
80
|
3020
|
|
