 用途：
本裝置適用于制藥、食品、輕工、化工等行業的稀酒精回收。也適用于甲醇等其他溶媒的蒸餾。本裝置根據用戶的需要，可根據30℃左右的稀酒精蒸餾至90℃-95℃酒精，成品酒精度數要求再高，可以加大回流比，但產量就相應減少。
結構與特點：

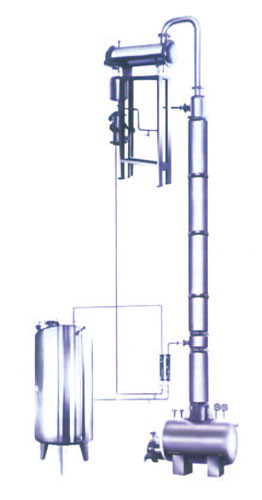

本裝置采用高效的金屬不銹鋼填料。蒸餾塔采用不銹鋼制，從而防止鐵屑堵塔填料的現象，延長了裝置的使用期限。本裝置中凡接觸酒精設備部分如冷凝器、穩壓罐、冷卻蛇管等均采用不銹鋼，以確保成品酒精不被污染。蒸餾釜采用可拆工U型加熱管，在檢測時可將U型加熱管拉出釜外，便于對加熱管外壁及蒸餾釜壁進行清洗。本裝置可間歇生產，也可半連續、連續生產。
主要技術參數
|
規格 \
名稱
|
HT200
|
HT300
|
HT400
|
H500
|
HT600
|
H800
|
|
塔容積（L）
|
640
|
1220
|
1450
|
2300
|
2500
|
3200
|
|
塔身高度
|
6000
|
7000
|
8000
|
12000
|
12000
|
15000
|
|
高位罐容積（L）
|
300
|
400
|
650
|
800
|
1000
|
1500
|
|
冷凝面積（㎡）
|
5
|
9
|
12
|
20
|
30
|
50
|
|
冷卻面積（㎡）
|
1
|
1.5
|
2
|
3
|
4
|
6
|
|
換熱面積（㎡）
|
3.0
|
6
|
8
|
10
|
15
|
26
|
|
加收能力（kg/h）
|
45-50
|
90-100
|
150-160
|
280-300
|
420-440
|
600-620
|
|
回收濃度（%）
|
＞95%
|
|
填料形式
|
不銹鋼波紋填料
|
|
容器類別
|
D1類
|
|
設備重量
|
1100
|
1900
|
2300
|
3800
|
4500
|
6800
|
|
外形尺寸長×寬×高
|
2300×700×7300
|
2600×800×7500
|
2500×1000×9000
|
3000×1200×9000
|
3500×1400×10000
|
4200×1800×14000
|
|
