主要用途：適用于制藥、食品、化工等行業(yè)對料液的濃縮，蒸發(fā)強度一般在50-60Kg/m2h，濃縮液的比重不宜大于1.25，否則對出料帶來困難。

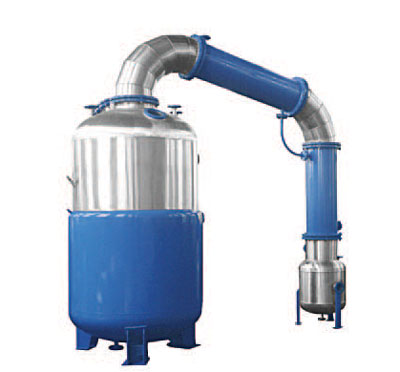

（I型） |

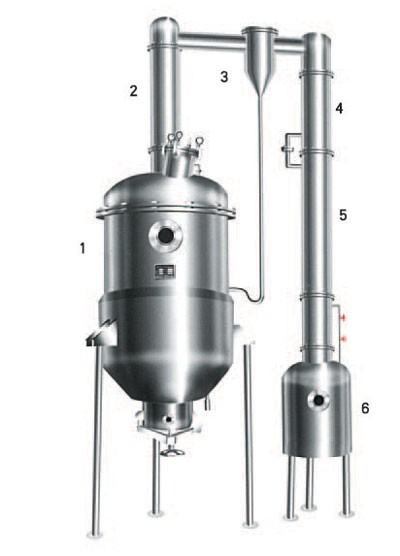

主要部件示意圖
1.濃縮罐
2.冷凝器
3.汽液分離器
4.第二冷凝器
5.冷卻器
6.受液槽
|
（II型） |
結構：本設備主要包括濃縮罐、冷凝器、汽液分離器、第二冷凝器、冷卻器、受液桶留個部件組成，全部由不銹鋼制造。濃縮罐為夾套結構，冷凝器為列管式，冷卻器為蛇管式。
|
容積（L）
項目
|
50
|
100
|
200
|
300
|
500
|
700
|
|
蒸汽壓力 MPa
|
≤0.15
|
≤0.15
|
≤0.15
|
≤0.15
|
≤0.15
|
≤0.15
|
|
真空度 mmHg
|
≤700
|
≤700
|
≤640
|
≤640
|
≤600
|
≤600
|
|
加熱面積 M2
|
0.4
|
0.59
|
0.8
|
1.1
|
1.45
|
1.8
|
|
冷凝面積 M2
|
1.2
|
1.7
|
2.45
|
3.0
|
3.2
|
3.6
|
|
冷卻面積 M2
|
0.25
|
0.35
|
0.4
|
0.6
|
0.7
|
0.85
|
|
受液槽容積 L
|
15
|
45
|
60
|
75
|
100
|
125
|
|
設備凈重 kg
|
~350
|
~450
|
~550
|
~650
|
~800
|
~1000
|
|
外形尺寸 mm
長×寬×高
|
1200×600×2200
|
1350×750×2200
|
1700×800×2700
|
2100×1200×3400
|
2100×1200×3400
|
2400×1300×3400
|
|
